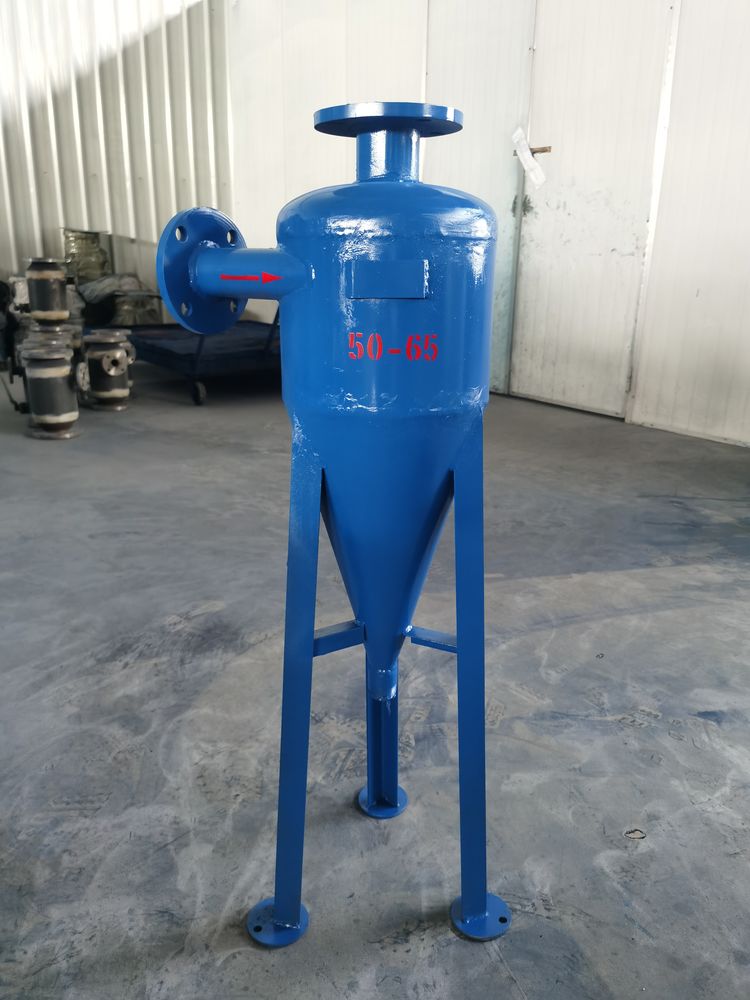

旋流除砂器
旋流除砂器
旋流除砂器

产品描述:石英砂过滤器,真空引水罐,冷凝器胶球清洗装置,全自动自清洗过滤器,底阀,旋启式止回阀,全程综合水处理器,內磁水处理器,旁流水处理器

产品特点:新乡市康达水处理阀门厂配备拥有技术服务队伍,可为用户提供各类石英砂过滤器、真空引水罐、冷凝器胶球清洗装置、全自动自清洗过滤器、底阀、旋启式止回阀、全程综合水处理器、內磁水处理器、旁流水处理器等工程的设计、安装、调试、技术培训、售后服务等。

d7b043cb07b841348e10989ada0ff8a

  旋流除砂器是根据流体中的固体颗粒在除砂器里旋转时的筛分原理制成,集旋流与过滤为一体,在水处理领域实现除砂、降浊、固液分离等效果显著。广泛应用于水源热泵、水处理、食品、医药等工业部门。河水、井水除砂,洗煤水、工业选矿、液体除气以及非互溶液体的分离。

  1、工作原理

  旋流除砂器是利用离心分离的原理进行除沙,由于进水管安装在筒体的偏心位置,当水通过旋流除砂器进水管后,首先沿筒体的周围切线方向形成斜向下的周围流体,水流旋转着向下推移,当水流达到锥体某部位后,转而沿筒体轴心向上旋转,***后经出水管排出,杂污在流体惯性离心力和自身重力作用下,沿锥体壁面落入设备下部锥形渣斗中,锥体下部设有构件防止杂物向上泛起,当积累在渣斗中的杂物到一定程度时,只要开启手动蝶阀,杂物即可在水流作用下流出旋流除沙器。

  旋流除砂器是根据离心沉降和密度差的原理,当水流在一定的压力下从除砂进水口以切向进入设备后,产生强烈的旋转运动,由于砂和水密度不同,在离心力、向心力、浮力和流体曳力的共同作用下,使密度低的水上升,由出水口排出,密度大的砂粒由设备底部的排污口排出,从而达到除砂的目的。

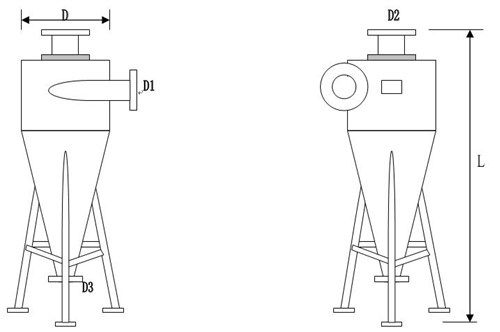

  2、产品结构图


旋流除砂器

WDXS

D

mm

D1

mm

D2

(mm)

D3

(mm)

L

(具体高度按照实物为标准)

处理流量

(m³/h)

DN25-DN32

219

25

32

25

1100

2

DN32-DN40

219

32

40

25

1100

3

DN40-DN50

219

40

50

25

1100

4

DN50-DN65

273

50

65

25

1100

8

DN65-DN80

325

65

80

32

1200

15

DN80-DN100

377

80

100

40

1450

25

DN100-DN125

426

100

125

40

1550

50

DN125-DN150

478

125

150

50

1650

80

DN150-DN200

529

150

200

65

1850

130

DN200-DN250

629

200

250

80

1900

250

排污口与地面距离为300mm(以上为参考,具体以实物为标准)

  3、要技术参数

壳体材质

碳钢

工作压力

.0MPa

适用介质

无腐蚀性水、中性液体

适用温度

常温

除砂效率

90%

  4、装注意事项

  1、旋流除砂器应安装在供水管网的主管道上并固定在基座上,进水和出水管之间需加旁通。

  2、为保证进水水流平稳,在设备进水口前应安装一段与进水口等径的直通管,长度相当于进水口直径的10-15倍。

  3、安装时设备四周应预留有足够的维护空间。

  4、正常工作时,需开启进、出水阀门,关闭排污阀和旁通阀。

  5、根据源水含砂量的多少定期排砂除污,排污时打开排污阀,排污过程不影响系统正常用水。

  6、排污结束后,关闭排污阀。

  7、如排砂压力不足,要关闭出水口处的阀门。

  8、本设备无过滤杂质功能,若有过滤杂质要求,需加装过滤器。
